11种螺纹规格，作为机械工程师必须懂

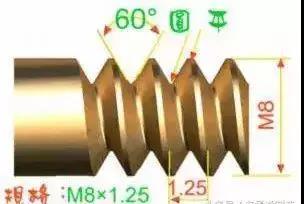

国际公制标准螺纹 我国国家标准 CNS 采用之螺纹。牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。螺纹角为60度，规格以M表示。公制螺纹可分粗牙及细牙两种。表示如 M8x1.25。(M：代号、8：公 称直径、1.25：螺距)。

美国标准螺纹 螺纹顶部与根部皆为平面，强度较佳。螺纹角亦为 60 度，规格以 每英寸有几牙表示。此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。表示法如 1/2-10NC。(1/2：外径；10：每寸牙数；NC代号)。

统一标准螺纹

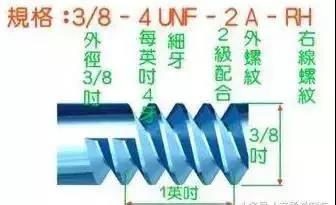

由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。 螺纹角亦为 60 度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。表示法如 1/2-10UNC。(1/2：外径；10：每寸牙数；UNC 代号)。

V型螺纹 顶部与根部均成尖状，强度较弱，亦坏不常使用。螺纹角为 60 度。

惠氏螺纹 英国国家标准采用之螺纹。螺纹角为 55 度，表示符号为“W”。适用于滚压法制造。表示法如 W1/2-10。(1/2：外径；10：每寸牙数；W 代号)。

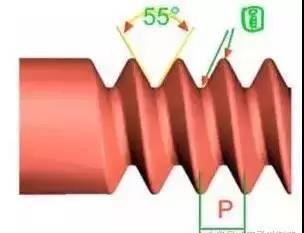

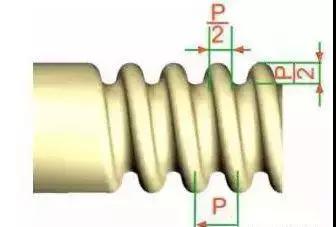

圆螺纹 为德国 DIN 所定之标准螺纹。适用于灯泡、橡皮管之连接。表示符号为“Rd”。

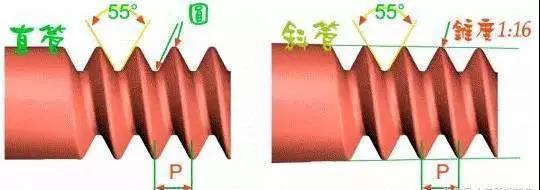

管用螺纹 为防止泄漏用的螺纹，经常用于气体或液体之管件连结。螺纹角为 55 度，可分为直管螺纹代号”P.S.、N.P.S.”和斜管螺纹代号为“N.P.T.”，其锥度为 1：16，即每尺 3/4 寸。

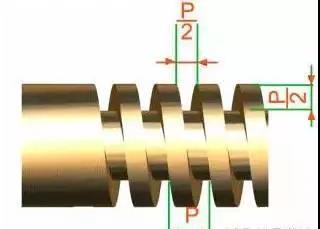

方螺纹 传动效率大，仅次于滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。一般用于虎钳之螺杆及起重机之螺纹。

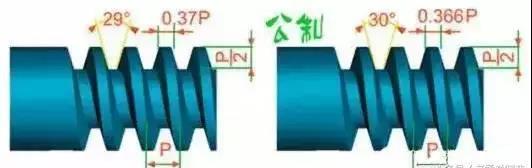

梯形螺纹 又称爱克姆螺纹。传动效率较方螺纹稍小，但磨损后可用螺帽调 整。公制之螺纹角为 30 度、英制之螺纹角为 29 度。一般用于车床 之导螺杆。表示符号为“Tr”。

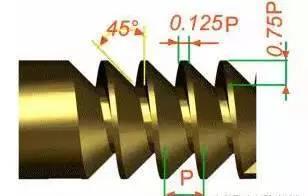

锯齿形螺纹 又称斜方螺纹，只适于单方向传动。如螺旋千斤顶、加压机等。 表示符号为”Bu”。

英制螺纹 英制螺纹之大小，通常以螺纹上每寸长度有若干螺纹数表示，简称为「每寸牙数」，恰等于螺距之倒数。例如每寸 8 牙之螺纹，其螺距为 1/8 寸。
