SKR-200B数控分度盘
数控立卧回转工作台是各类数控，铣床和加工中心的重要附件。可分别以立式和水平式两种方式安装与主机工作台。工作时，利用主机的控制系统和各种必须的分度回转运动。
工作台上除了可安装装板、盘或其他形状较复杂的被加工零部件外，也可以利用主轴内大直径，对长轴类零部件进行加工，实现等分，不等分的连续的孔槽、曲面的加工，且达到较高的精度。

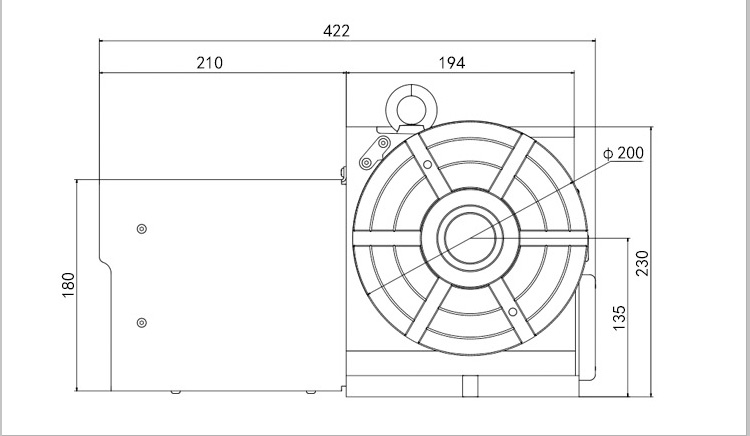

产品参数
产品型号：SKR-200B
工作台直径：Φ200
工作台垂直时中心高：135mm
工作台总高度：160mm
中心定位孔直径：Φ42H6mm
定位键宽度：16mm
工作台T型槽宽度：6-12mm
涡轮副传动比：1:72
总传动比：1:90
工作台最高转速：15r/min
设定最小分度单位：0.001°

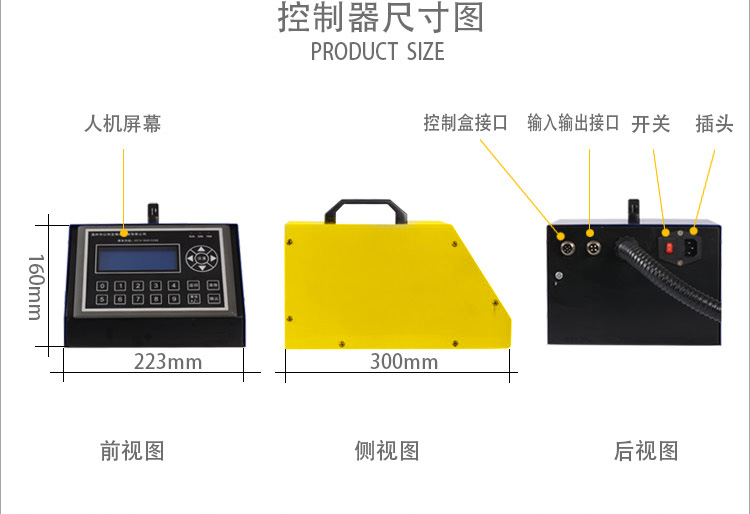

控制器数控分度转台操作说明
一、开机后进入主界面，有四个子目录：1、等分分割 1、自由分割 3、铣槽 4、设置
二、等分加工时按“1”键可设置任意等分（限小数点以下两位除的尽者，若除不尽会有极小的累积误差，一圈会差0.001度），按归零键可将现在位置归零，按一下微动开关即进行一等分的角度运动。
三、自由加工时按“2”键进入自由角度设置，可设置40个小数点以下两位的任意角度；由自由分割界面内的“3”设置选项来设置40个角度。设置完后返回自由分割界面，按一下微动开关即可进行一个自由角度运动。
四、主界面“4、设置”内可设置电机的运转速度，可设置1--99%，百分比越高，电机转速越快，最快可达1000转每分钟，转盘12转每分钟。
五、控制箱外部各有一个输入和输出的端口，可和自动生产机械进行单动的联系动作。
PS:单向AC220V和双向AC22V皆插头-插既可使用。
产品展示图
